Opony do sprzęgieł podatnych

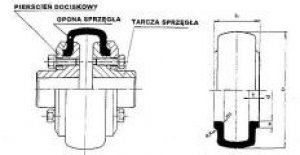

Gumowe opony sprzęgieł są giętkimi elementami przeznaczonymi do przenoszenia momentu skręcającego w sprzęgłach podatnych (przykładową konstrukcję takiego sprzęgła pokazano na rys. 1). Umożliwiają one płynny ruch, eliminują skutki nierównomierności biegu silnika i nieosiowości montażu.
Wymiary opon są nadawane przez formę. Ich przekrój pokazuje rysunek 2, ważniejsze rozmiary i inne informacje pokazano w tabeli.
Opony sprzęgłowe wykonywane są z gumy zbrojonej tkaniną wiskozową. Są przeznaczone do stosowania w zakresie temperatur od 0°C do +50°C. W przypadku użytkowania w temperaturach poniżej zera i powyżej 50°C parametry techniczne sprzęgieł zmieniają się i wzrasta skłonność do pękania. Zastosowana guma nie jest odporna na olej i produkty ropopochodne. Użytkowanie w obecności mediów agresywnych chemicznie jest niezalecane. Po zetknięciu z agresywnymi substancjami opony powinny być wymyte i wytarte do sucha.
Wyroby oznaczone są nazwą producenta, liczbą oznaczającą średnicę zewnętrzną, numerem matrycy, rokiem i tygodniem wykonania, numerem identyfikacyjnym wulkanizatora. Opony dostarczane są w kartonach bądź nieopakowane, na paletach drewnianych lub metalowych.
Zamawianie:
Zamówienie powinno zawierać zamawianą ilość, nazwę produktu, średnicę zewnętrzną, numer niniejszej karty katalogowej ewent. dodatkowe wymagania (np. towarzysząca dokumentacja). Przykład:
Opona sprzęgła D 315, karta katalogowa S4
Uwagi:
Opony są rozcięte promieniowo.
Oznaczenia użyte w tabeli:
- Mt1 - Nominalny moment skręcający przenoszony przez sprzęgło jako maksymalne obciążenie stałe.
- Mt2 - Doświadczalnie określony moment skręcający przy którym występuje poślizg pomiędzy oponą a metalowymi częściami sprzęgła.
- Mt3 - Największy moment skręcający przenoszony przez sprzęgło bez zniszczenia opony, jako krótkotrwałe obciążenie.
- nmax - Największa dopuszczalna prędkość sprzęgła.
Średnica D [mm] | d [mm] | h [mm] | t [mm] | R1[mm] | R2[mm] | b [mm] | Mt1[Nm] | Mt2[Nm] | Mt3[Nm] | nmax[obr/min] | Masa [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|
125 | 75 | 42 | 10 | 2,5 | 3 | 4 | 63 | 210 | 430 | 3000 | 0,2 |
160 | 90 | 56 | 13 | 3 | 4 | 6 | 100 | 130 | 750 | 3000 | 0,4 |
178 | 100 | 66 | 14 | 6 | 4 | 5 | 70 | 110 | 200 | 3000 | 0,5 |
200 | 122 | 68 | 16 | 2 | 4 | 10 | 250 | 425 | 1600 | 2500 | 0,8 |
250 | 160 | 70 | 17 | 5 | 5 | 8,5 | 630 | 1200 | 2500 | 2000 | 1,1 |
315 | 204 | 86 | 22 | 8 | 10 | 8 | 1250 | 2900 | 4000 | 2000 | 1,8 |
360 | 255 | 88 | 19 | 6 | 3 | 10 | 2500 | 4700 | 5350 | 1600 | 2,1 |
400 | 290 | 94 | 21 | 6 | 3 | 10 | 4000 | 7500 | 13160 | 1400 | 2,7 |
450 | 285 | 126 | 28 | 10 | 15 | 17,5 | 6300 | 12000 | 18000 | 1250 | 5,3 |
490 | 280 | 142 | 26 | 4 | 3 | 20 | 2900 | 6200 | 8700 | 1200 | 7,1 |
630 | 360 | 234 | 47 | 12 | 12 | 30 | 15000 | 18400 | 30000 | 900 | 25 |
710 | 400 | 260 | 55 | 15 | 20 | 22 | 18000 | 23000 | 36000 | 800 | 35 |
Oferujemy także inne wyroby z gumy o wysokiej odporności elektroizolacyjnej, trudnopalności, odporności na warunki atmosferyczne, podwyższone temperatury, kwasoodporne i inne. Na życzenie i koszt klienta wysyłamy wyroby za zaliczeniem pocztowym przez wskazanego przewoźnika.
